新聞動(dòng)態(tài)
NEWS
數(shù)控折彎?rùn)C(jī)
1. a. 問(wèn)題點(diǎn): 折彎后工件在折彎處變形。
b. 發(fā)生原因: 出現(xiàn)變形主要是由于折彎速度快，而手沒(méi)有跟上工件折彎變形的速度導(dǎo)致的。
c. 解決方法: 降低折彎速度，手扶工件與工件同時(shí)進(jìn)行。
2. a. 問(wèn)題點(diǎn): 折彎較長(zhǎng)的工件，會(huì)出現(xiàn)角度一頭大、一頭小。
b. 出現(xiàn)這種情況，一般有以下幾種情況造成:
(1). 材料厚度不一致，一端厚一端薄。
(2). 上模由于磨損，一端高度尺寸比另一端小。
(3). 中間塊不平衡，不在同一水平上。
c. 解決方法:
(1). 反饋給激光，讓其注意選料。
(2). 換刀模。
(3). 調(diào)整中間塊。

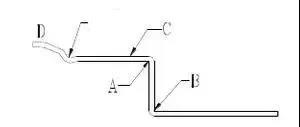

3. a. 問(wèn)題點(diǎn): 在折彎Z折時(shí)，有時(shí)工件會(huì)變形。
b. 發(fā)生原因: 出現(xiàn)這種情況主要是由于C處為后定規(guī)定位，折彎B處時(shí)，工件折曲上升運(yùn)動(dòng)，撞在后定規(guī)上，被后定規(guī)擠住。折彎成形后，D處就被擠變形。
c. 解決方法: 采用后定規(guī)后拉功能。

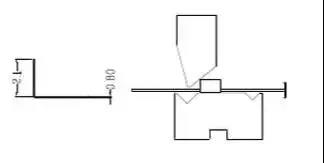

4. a. 問(wèn)題點(diǎn): 折彎尺寸較小，不好定位，上模容易壓到后定規(guī)上。
b. 發(fā)生原因: 因?yàn)閠=0.8mm，按下模選用原則，v=5×0.8=4mm。4v中心到邊的距離為3.5mm，而2.9mm內(nèi)尺寸為2.9-0.8=2.1mm，折彎尺寸在v中心線到邊的距離之內(nèi)，正裝時(shí)無(wú)法定位。采用下模反裝，上模將壓住后定規(guī)，正反裝都行不通，要想其它的方法。
c. 解決方法：可以下模反裝。在后定規(guī)前加一個(gè)墊片(薄薄的)，從而使后定規(guī)后退，避開(kāi)上模。

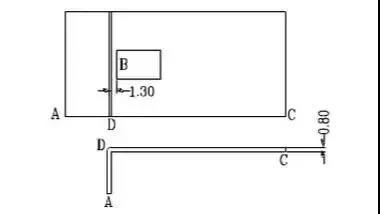

5. a. 問(wèn)題點(diǎn): 在板料的中間開(kāi)有一方孔，方孔邊緣到折彎線的尺寸很近，如果直接折彎，方孔邊緣到折彎線處的料將折不起來(lái)。
b. 原因分折: 由于B處的尺寸只有1.3mm，料厚為0.8mm，選用的v寬為4v。由于1.3mm<4v/2，所以折不起來(lái)。
c. 解決方法:
(1). 將此處料磨平至折彎線處。
(2). 將折彎線處先壓線,然后再折彎。

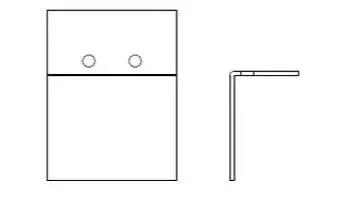

6. a. 問(wèn)題點(diǎn): 工件上有孔，孔到折彎線處的距離很近，直接折起，孔將會(huì)變形。
b. 解決方法:
(1). 在折彎線處打壓線，再折彎起來(lái)。
(2). 采用激光在折彎線處割線，從而避免拉料。
(3). 若生產(chǎn)量不多而又要求美觀，應(yīng)采取LASER先割小孔，再進(jìn)行折彎，最后擴(kuò)孔的辦法。
推薦閱讀：數(shù)控折彎?rùn)C(jī)鈑金折彎半徑跟板厚有什么關(guān)系? 折彎?rùn)C(jī)中3種折彎角度如何算展開(kāi)？
