目前最新的數控剪板機前送料及后擋料定位裝置，實現了位置確定的自動控制、結構簡單、操作方便、剪切精度高。
整個裝置包括后擋料定位機構、前送料機構和控制系統。其特征在于后擋料定位機構是在支架上設有可水平移動的傳動組件;傳動組件上設有升降機構;升降機構上連接有可圍繞鉸接軸轉動的支撐框。支撐框上設有擋料板，擋料板上至少設置一個定位開關。
前送料機構包括輥輪傳動前送料組件和推送料機構，可以升降和水平移動的推送料機構位于輥輪傳動送料組件上方。

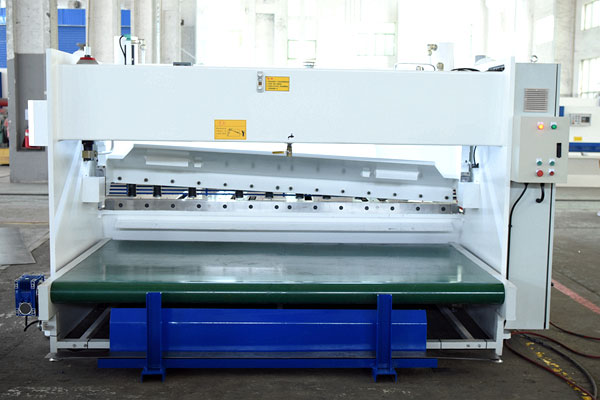

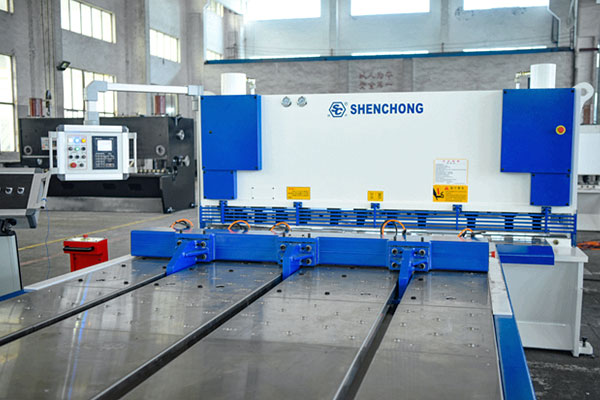

前送料數控剪板機
其中前送料機構是在絲杠上設有絲母，絲母上設有導向架和撥叉。一端帶有推料板的齒條設置在導向架上，可隨絲母上下移動。齒條與齒輪相嚙合，在齒輪的帶動下水平移動。撥叉上設置有齒輪軸，齒輪軸上設有齒輪;由驅動機構帶動的鏈輪以及對稱設置在齒輪軸兩端的三腳架。三腳架的一角端連接在齒輪軸上，另一個角端與輥輪傳動送料組件的壓料輥連接。第三個角端為支點，連接在輥輪傳動送料組件的輥輪架上。
還包括有配合前送料機構送料的托架，托架的底部鉸接在輥輪架上，托架的一個支撐臂位于剪板機與輥輪傳動送料組件之間;另一個支撐臂位于兩輸送輥之間，且與推送料機構的齒條相對。
所述后擋料定位機構，其設置在支架上傳動組件主要是由絲桿和絲母以及連接在絲母上可隨其移動的固定板構成。升降機構的滑軌對稱安裝在固定板上，起落框裝設在滑軌上，滑軌頂部設有軸承。搖桿軸安裝在軸承上，搖桿軸上設有由驅動機構帶動的鏈輪，兩端連接有搖臂。搖臂的另一端與起落框連接，起落框的底部通過鉸接軸與支撐框連接，支撐框的一側設有擋料板。擋料板上裝設2個定位開關，與擋料板相對的另一側;其兩端分別設有拉簧，拉簧連接在支撐框與起落框之間。
數控剪板機前送料及后擋料定位裝置的特點是結構簡單;與剪板機配合使用自動化程度高、操作方便。與控制系統相配合，實現了自動完成送料和對擋料板位置的調整確定。
并且，推送料不需人工操作，在板材滿足剪切尺寸的范圍內，都能將板材送入到剪板機剪切。工作效率高，板材利用率高，剪切操作安全。不容易發生傷人事故，人工成本低。剪切尺寸輸入到控制系統中，能自動按需求調節變化，后擋板定位更加方便快捷，提高了剪切尺寸精度。
