數控卷板機是一種能夠?qū)⒎墙饘侔宀膹澗沓慑F體、球面體、筒體或者其它外形的一種公用鍛壓機器設備，此性能被大寬度的使用正在造物、鍋爐蒸汽、化工、非金屬構造及機器打造等事業上。
卷板機由于使用的領域不同，種類也不同，從輥數上分為三輥卷板機和四輥卷板機。
很多人都覺得三輥卷板機和四輥卷板機就只是多了一輥的區別，其它并沒有什么不同。所以，有的人在購買時，秉著多一輥就多一份功效的想法購買四輥卷板機。但其實這種想法是錯誤的，因?yàn)檫@二者具有很大的區別。如下：
三輥卷板機有三個輥，四輥卷板機有四個輥。
除了這個最明顯的特點外，三輥卷板機外觀上相對更簡單，以簡單實用為主。
四輥卷板機由于是液壓數控的，所以外觀上也更精致美觀，細節處理也更到位，在加工精度和使用舒適度上都有了要求。

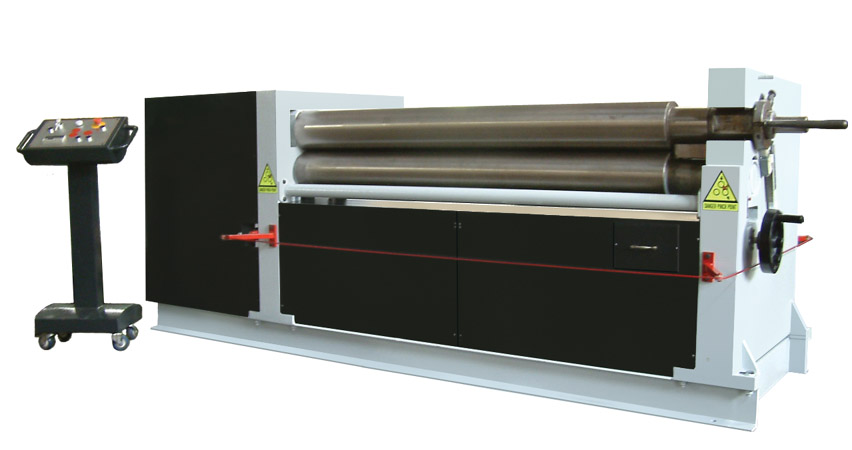

三輥卷板機
機械三輥卷板機又分為三輥對稱式卷板機和三輥非對稱式卷板機，三輥的對稱卷板機是上面一個輥。下面兩個輥，是對稱的。三輥的非對稱式卷板機是一邊兩個輥，一邊一個輥，是非對稱的。
與四輥卷板機的區別是。四輥卷板機上輥為主傳動，通過減速機、十字滑塊聯軸器與上輥相連，為卷制板材提供扭矩。下輥?zhàn)鞔怪鄙颠\(yùn)動，通過減速機蝸桿蝸輪(傘齒輪)付絲母絲桿而獲得，以便夾緊板材，為機械傳動。在下輥的兩側設有側輥并沿著機架導軌作傾斜運動，通過絲母絲桿蝸桿蝸輪(或傘齒輪)傳動。
四輥卷板機是上下分別有兩個輥，四根工作輥全部采用動彈軸承。但是這一個輥的區別，造成了三輥卷板機和四輥卷板機的步履機構的區別。
三輥卷板機可將金屬板材卷成圓形、弧形。它的輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動獲得。兩下輥?zhàn)餍D(zhuǎn)運動，由電機帶動。通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩，板材端部需借助其它設備進行預彎。
四輥卷板機適用于金屬板材的彎曲成形工作，可卷制圓形，弧形和一定范圍內的錐形工件，并有板材端部預彎功能，剩余直邊小，能對金屬板材進行粗略校平。
三輥卷板機是有按鈕簡單控制，四輥卷板機有觸摸屏，數控系統可以編程。
四輥卷板機數字化控制，一次卷制成型，觸摸屏支持可視化輸入，編輯工步，儲存500組數據。EPS電子平衡系統，保持輥?zhàn)舆\(yùn)動平行在0.15mm范圍內。支持人機對話，故障自診斷，操作失誤智能判斷，鼓形輥軸，卷制圓度好，直線度高。
四輥卷板全部動作由液壓驅動，兩側輥在導軌內做直線運動，較小的兩側輥中心距離，實現了精準的卷制精度。厚重的整體支架，滿足中型和大型卷制需要。機架整體退火，消除應力，永不變形。輥軸是整機鍛造的，經過了調質，淬火的硬化處理工藝，兼容手動，自動兩種模式。

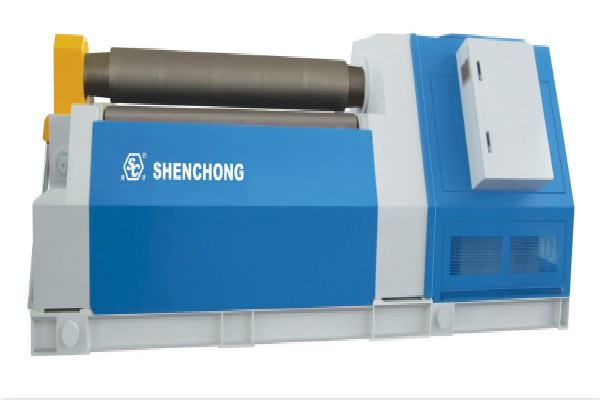

四輥卷板機
三輥卷板機是手動卸料，需要人工把加工好的工件卸下來。而四輥卷板機是通過按鈕控制，卸料方便快捷，相比三輥卷板機也安排很多。
三輥非對稱式卷板機，上輥為主傳動，下輥垂直升降運動，以便夾緊板材，并通過下輥齒輪與上輥齒輪嚙合，同時作為主傳動;邊輥?zhàn)鲀A升降運動，具有預彎和卷圓雙重功能。
三輥對稱式卷板機，上輥在兩下輥中心對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。它們的工作原理一樣，利用三點定圓原理進行不同半徑的卷制。
但四輥卷板機能預彎的直邊和校圓的圓度，都比三輥卷板機要好。
大部分三輥卷板機為機械卷板機，當然也有液壓式卷板機，但所有的四輥卷板機都是液壓卷板機。
機械式三輥對稱卷板機結構形式為三輥對稱式。上輥在兩下輥中央對稱位置通過錐齒輪傳動作垂直升降運動，通過主減速機的未級齒輪帶動兩下輥齒輪嚙合作旋轉運動，為卷制板材提供扭矩。
規格平整的塑性金屬板通過卷板機的三根工作輥(二根下輥、一根上輥)之間，借助上輥的下壓及下輥的旋轉運動，使金屬板經過多道次連續彎曲，產生永久性的塑性變形，卷制成所需要的圓筒、錐筒或它們的一部分。
機械式三輥卷板機缺點是板材端部需借助其它設備進行預彎。液壓式三輥對稱卷板機結構形式為三輥對稱式，上輥在兩下輥中央對稱位置通過液壓缸內的液壓油作用于活塞作垂直升降運動，通過主減速機的末級齒輪帶動兩下輥齒輪嚙合作旋轉運動，為卷制板材提供扭矩。
規格平整的塑性金屬板通過卷板機的三根工作輥(二根下輥、一根上輥)之間，借助上輥的下壓及下輥的旋轉運動，使金屬板經過多道次連續彎曲，產生永久性的塑性變形，卷制成所需要的圓筒、錐筒或它們的一部分。
液壓式三輥對稱卷板機缺點是板材端部需借助其它設備進行預彎。液壓式三輥對稱卷板機適用于卷板厚度在50mm以上的大型卷板機，兩下輥下部增加了一排固定托輥，縮短兩下輥跨距，從而提高卷制工件精度及機器整體性能。
四輥卷板機是液壓式卷板機，上輥為主傳動，通過減速機的輸出齒輪與上輥齒輪嚙合，為卷制板材提供扭矩;下輥?zhàn)鞔怪鄙颠\(yùn)動，通過液壓缸內的液壓油作用于活塞而獲得，以便夾緊板材，為液壓傳動;在下輥的兩側設有側輥并沿著機架導軌作傾運動，通過絲桿絲母蝸輪蝸桿傳動;該機優點是板材端部預彎及卷圓可以在同一臺設備上進行。
三輥卷板機由于大多是機械卷板機，電機的加工效率也較低。而且很多過程需要手動配合，所以工作效率會比較低。
四輥卷板機因?yàn)槭且簤壕戆鍣C(jī)而且是數控控制，電機的加工效率高，所以整體的工作效率也高很多，工件產出率也遠高于三輥卷板機。
三輥卷板機的加工精度一般，可以滿足大部分工廠的基本需求。四輥卷板機的加工精度更高，也可以加工出來圓錐等特殊形狀的工件。
相同型號下，三輥卷板機的價格必然低于四輥卷板機。因?yàn)槿伨戆鍣C(jī)的精度和工作效率都低于四輥卷板機。
如果機器的使用頻率不高，對工件的精度要求也不高，可以選擇價格較低的三輥卷板機。但如果對產品要求就高，更推薦性價比較高的四輥卷板機。
卷板機有好多型號，每類產品的結構性能都有相當大的區別。想要購買卷板機的用戶，一定要充分了解這各種型號之間的區別，不要秉著錯誤的認知去購買。不然買到的卷板機，不僅不符合自己的工作需求，無法將其功效充分發揮，更會給自己的工作增添許多麻煩。
