    當前位置:首頁 >數控剪板機

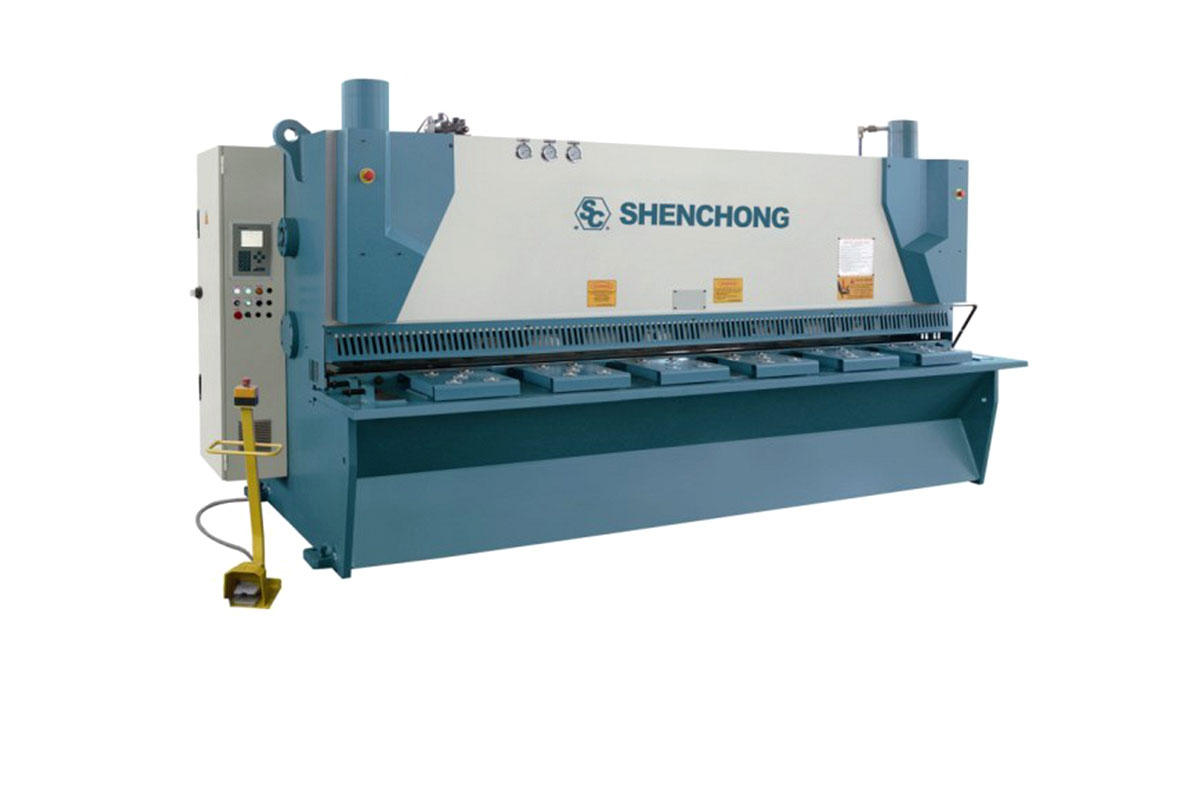

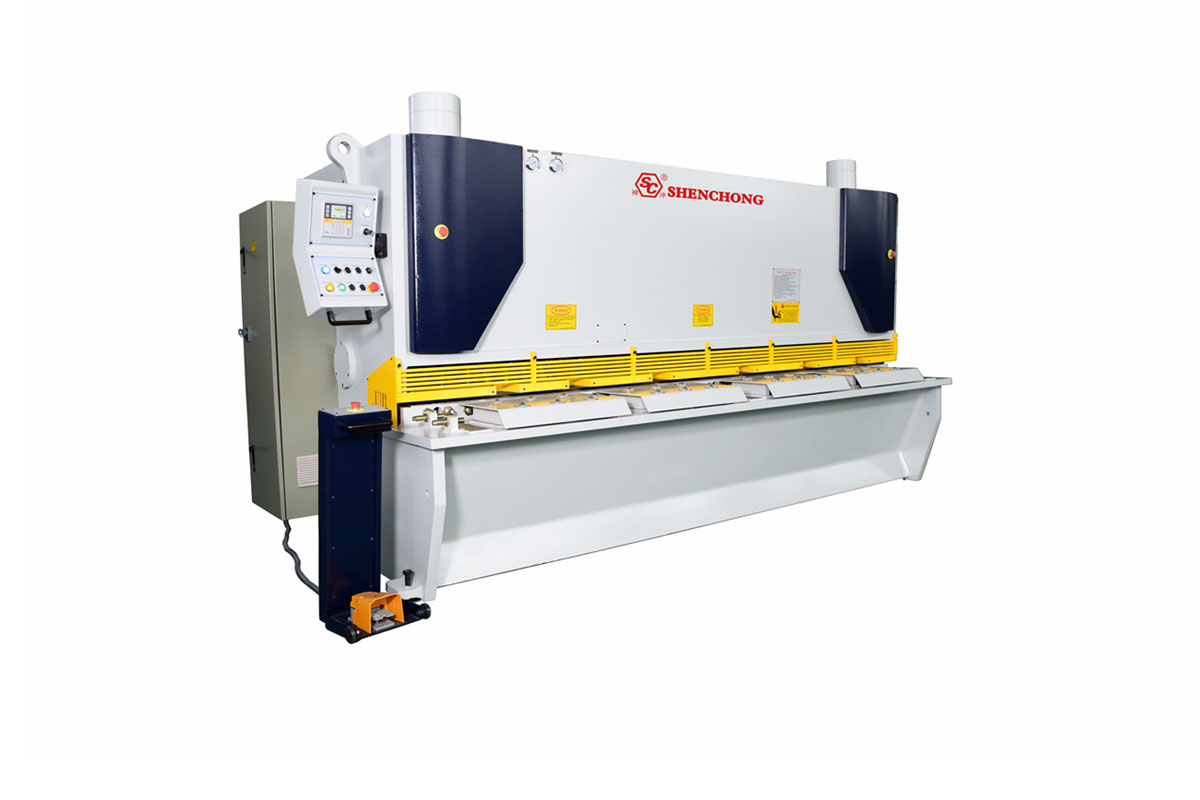

    CNC數控高精度剪板機
    無錫神沖剪板機是高精度剪切的代名詞,全數控高精度剪板機采用德國ELGO數控系統,蓄能器返程平穩快速;剪板直線度達±0.03mm/m,剪板直線度可調整,板材可用于激光拼焊;具有很強的剛性和很好的剪切精度,最薄可提供剪切厚度0.2mm;CNC控制剪板長度、剪板寬度、剪板厚度、剪切角度;其剪切精度高于激光下料以及數控沖床下料,并且因此成為汽車鈑金激光無熔劑拼焊的優質精剪供應商。
    產品介紹
    |
    技術參數
    |
    機床配置
    |
    產品視頻
    無錫神沖 — 讓制造更智能!


    用于激光拼焊高精度剪板機的精密剪切優勢:

    • 定位精度: +0.05mm
    • 送料速度: 500mm/s
    • 有效定位尺寸: 1500/2500//3000/3500mm
    • 采用伺服電機,精密滾珠絲桿直線導軌,氣動夾鉗裝置。
    • 剪切角較小,剪切力較大,扭曲變形小,機架強度高,刀口直線度好
    • 刀片間隙極均勻,上、下刀片之間的磨損減少,刀片的使用壽命長
    • 剪切端面質量高,毛刺較小,剪切端面的垂直度,直線度誤差較小

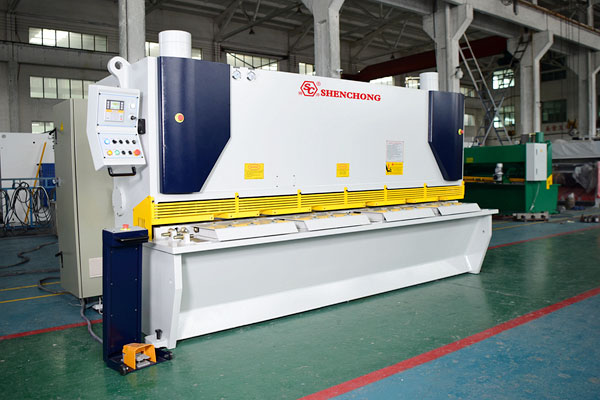

    高精度數控剪板機側視圖


    無錫神沖高精度剪板機高精度范圍在0.03mm/m, 激光焊拼的要求不能超過0.1mm,神沖剪切的板材適合做激光拼焊。激光拼焊對剪切下來的板材直線度要求非常高,普通剪板機精度遠遠達不到要求,神沖高精度剪板機單邊剪切度只有0.03mm,遠大于激光焊拼的要求。因此成為汽車鈑金激光無熔劑拼焊的優質精剪供應商。

    神沖高精度全數控剪板機特點:

    采用最新電腦技術,具有結構緊湊,功能齊全等特點,為:

    • 剪板機的后擋料行程控制
    • 刀口間隙大小控制
    • 剪切角度的變化控制
    • 剪切行程控制 提供一套獨特的解決方案

    全數控高精度剪板機后視圖

    • 后擋料軸控制方式,伺服電機控制后擋料行程,后擋料的結構為直線導軌、滾珠絲杠,后擋料板為大小頭,便于剪切角變化之后能擋住被剪切的材料。
    • 電腦通過直線編碼器反饋數據控制剪切角度,通過電腦控制剪切行程
    • 電腦內有剪切角和刀口間隙材料表,根據材料表電腦控制刀口間隙調節量
    • 法國施耐德電器工作穩定無故障
    • 刀架板直線度可調,刀片精度高,上下左右可以任意調換
    • 工作臺為y型結構,具有自動補償功能,剪切精度更高
    • 機床是六點式無間隙滾動摩擦,剪切精度高
    • 集成式液壓閥組,穩定可靠
    • 蓄能器回程,剪切時刀架體運行平穩,剪切回程轉換無液壓沖擊聲
    • 進口卡套接頭,確保液壓管道工作穩定流暢


    ELGO數控系統功能:

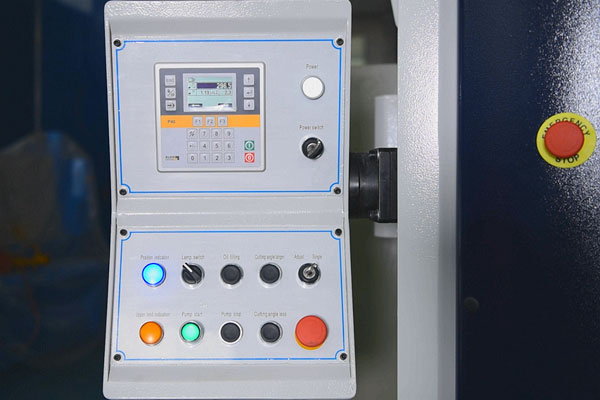

    高精度剪板機ELGO P40數控系統

    • 高清晰LCD顯示屏
    • 操作簡單 目標值的輸入簡單方便;剪切角和刀口間隙、剪切行程,零件計數。各軸的目標值、當前值和件數均被顯示在屏幕上。這些編碼器輸入端在模擬模式下運行。對后擋料可進行編程。
    • 人工微動操作
    • 單次運行
    • 程序存儲器 可以控制1000個程序句。
    • 數字變速輸出端
    • 模擬輸出端
    • 電腦系統內有剪切角和刀口間隙材料表

    電控系統由電控柜、操作控制臺、手持式控制盒。本機控制電器(包括PLC)均安裝在配電柜內。采用觸摸屏顯示和操作,操作方便。主電路采用三相380V/50Hz交流電,NC控制輸入電路采用24V直流電,控制輸出回路采用220V/50Hz交流電。一臺主電機驅動下輥旋轉,一臺電機驅動上輥水平移動,一臺電機驅動一套液壓泵站,具有短路過熱保護。主要原器件采用施耐得產品。嚴格按照國家標準制作,結構布置合理,具有必要的安全保護措施。

    細節展示

    高精度數控剪板機后擋料
    后擋料
    軸控制方式伺服電機控制擋料行程
    重復定位精度:±0.02mm
    任意定位精度:±0.03mm
    液壓系統
    集成式液壓閥組,穩定可靠
    全數控高精度剪板機液壓系統
    高精度數控剪板機工作臺
    防護裝置
    滾動托料球減少板料劃傷
    減少摩擦阻力
    工作臺
    y型結構
    具有自動補償功能
    剪切精度更高
    剪板機工作臺
