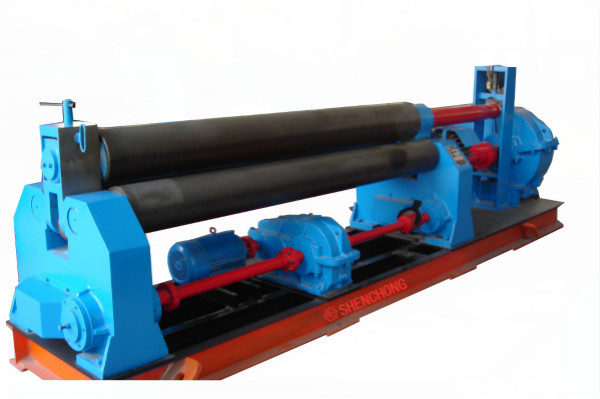

三輥卷板機是對板材進行連續點彎曲的塑形機床，可將金屬板材卷成圓形、弧形和一定范圍內的錐形工件。
(1) 上下輥：為卷板機的重要部件，材質為鍛制優質碳素鋼。
(2) 機架：分左右機架各一件，機架上裝有下輥軸承。機架內部有方扣絲桿，絲桿上端與上輥兩端軸承座相鉸接。
(3) 減速機：采用ZSY280硬齒面型減速機與墊高一同安裝在槽鋼底座上。
(4) 電氣部分：全部安裝在一個操縱箱內，便于操作。
(5) 卸料裝置：裝于減速機一側用于卸料時平衡上輥;由油缸完成卸料與恢復。
(6) 底座：由型鋼與鋼板焊接而成。將機架、減速機、電機等都安裝在其上面，從而形成一個整體。
1、一般卷板機都能卷錐度不大(30度)的錐筒。卷制錐筒的要點是大、小端的線速度基本相同，由于上輥的線速度是相同的，所以要控制大端的線速度。如果有卷錐筒裝置就更容易了。
2、把卷板機上面的管子一端抬高，把小錐面放在低端，卷制時不斷移動大端，大端的進入速度要加快。在輥子的一段加一個旁輪卷錐裝置。卷板機下輥兩側裝兩個錐筒，卷制的時候把小端靠在錐筒上，小端的板邊就會倚著錐筒往里進。
輥子有一定斜度，在卷制時側向力很大，需要加側向減速擋輪，擋輪需要淬火處理。如果直徑小、板子薄、卷筒長，可以把三輥做成圓錐的輥子，但所需的弧度要算好。
3、調節同步軸 配錐體裝置。卷板機矯圓前，首先要去除筒體的直邊，這個直邊根據卷板機型號、類型不同長度不同，可以參照設備說明書確定。
