現在數控卷板機的使用率越來越高，購買數控四棍卷板機的比率大大提高。這是為什么呢?
那是因?yàn)椋?/strong>

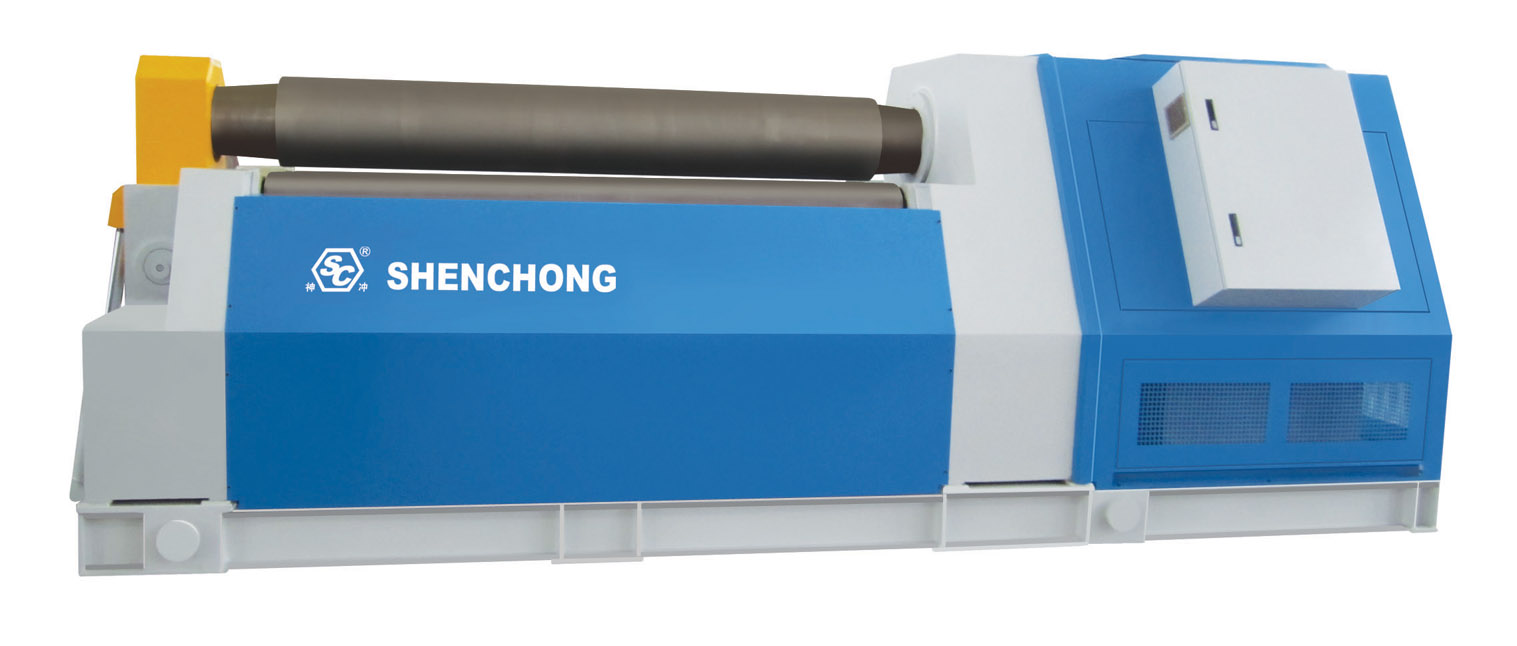

全自動液壓四輥數控卷板機設備技術結構先進可靠，具有足夠的剛度。工作輥等關鍵零件選材合理，精工制造，性能優異，精度保持期長，適用于長期連續加工。運行控制穩定可靠，操作簡單，是一種高精度、高效率卷制金屬板材使用的獨有的先進設備。
特點：
全自動液壓型四輥卷板機，用于在常溫下將鋼板卷成圓筒形，也可卷制錐桶和橢圓形、弧形等異形;
- 上輥可固定;下輥和兩側輥可以上下移動;
- 上輥為主驅動輥，通過其旋轉為板材卷制提供扭矩;
- 兩側輥為被動輥;
- 預彎通過上、下輥夾持板材，側輥升降使板材變形來實現;
- 滾圓時通過液壓馬達行星減速機驅動工作輥轉動;
- 適用于卷制普板、不銹鋼、錳板、高強度板、鋁板等。
結構和工作原理：
四輥卷板機由工作輥(一根上輥、一根下輥、兩根側輥)、機架(高機架、矮機架、翻倒支撐各一件)、一個底座、液壓傳動裝置、液壓泵站、主機有七只油缸(四只側輥移動缸、兩只下輥升降缸、一只倒頭缸)、卸料裝置及電磁閥組和一套CNC電控系統組成。
工作輥：工作輥是機器的主要關鍵工作部件，工作輥的材質為42CrMo,鍛件，粗加工后調質處理，硬度為HB270~300。
工作輥加工工藝過程為: 鍛造→鍛后熱處理→粗車→調質→精車→表面淬火處理→精磨。
四輥卷板機，上輥位置固定，下輥和側輥可升降移動，工作輥旋轉為液壓傳動，下輥和側輥均由其兩端并聯油缸使其升降運動，上輥卸料端的翻轉支架的翻轉、復位，靠油缸進行。各輥軸承體和油缸均裝于左、右兩端的機架內。
與三輥相比較的優勢：
四輥卷板機與對稱三輥卷板機比較，它可以不借助其它設備模具，直接預彎板材端部，而且剩余直邊較小，與非對稱式三輥卷板機比較，它可以不使板材調頭，而卷成工件，這樣不僅提高了效率，保證了工件質量，而且工藝簡單，操作方便。
四輥卷板機的優點：
1、板材水平喂入——不像三輥卷板機那樣傾斜喂入
2、利用側輥迅速對正板材 (避免了不正帶來的風險)
3、只在裝載側占用空間
4、直線段邊緣大大減小 (源于杰出的預彎能力，夾持點完全落在板材的邊緣)
5、卷制最容易的設備，每個側輥只需要一個位置就可以卷成型
6、整個過程一次成型(前提是設備能力選項要合適)包括板頭預彎
7、板材后彎曲適合高效自動卷制造
