板料折彎時，由于模具已經作了加凸補償，折彎卸載時，回彈產生新的縱向撓曲，二者的效應疊加后得到制件最終的撓曲度。
本文分析了兩類補償裝置對制件精度的影響，比較了常用撓度補償裝置的各自特點;指出上模加凸補償更具優勢，因此，研制新型能快速調控上模加凸量的補償結構，是今后折彎?rùn)C(jī)的發展方向之一。
1. 折彎?rùn)C(jī)為什么需要補償裝置?
折彎?rùn)C(jī)折彎工件時，在折彎力的作用下，滑塊和工作臺會產生變形。此時，上模進入下模開口的深度在工件全長上不一致，這將嚴重影響到制件的精度。
為此，人們研制了多種結構的變形補償裝置。大致分為兩類：一類是將工作臺加凸為中部向上隆起的一組對稱曲線，稱為下模加凸補償;另一類是將上?；蚧瑝K加凸為中部向下隆起的對稱曲線，稱為上模加凸補償。
兩類不同的補償裝置都能有效減小折彎件的角度誤差。但對直線度的影響，就存在差別。
2.折彎件的自然撓曲
板料經折彎后，折彎件的棱邊會出現自然撓曲。通常，用它的最大撓度來表示。
板料折彎時，彎曲變形區金屬處在高度塑性變形狀態，在變形區圓弧內層產生與OX方向平行的縱向壓應力，外層是縱向拉應力。
這兩個拉壓相反的應力形成繞OY軸轉動的縱向力矩My。它是板料在折彎時為了保持折彎件縱向(方向)與模具對應的縱向線一致所需的力矩。
折彎后滑塊回程，折彎力與縱向力矩同時消失，變形區各金屬層隨即回彈，在縱向形成與縱向力矩相反方向的彎曲，即自然撓曲。
為了表述方便，這里將彎曲變形區展開成平面。在折彎力作用下，上層(圓弧內層)金屬縱向受壓，下層(圓弧外層)受拉。
3.兩類不同的加凸補償方式對折彎件直線度的影響
下模加凸補償時，補償加凸量的曲線向上隆起。上模加凸補償時，加凸量的曲線向下彎曲。
折彎件自然撓曲的變化曲線是向上隆起。補償加凸量諏決于滑塊和工作臺折彎時的變形量，其數值較小。補償加凸量使折彎件形成的加凸撓曲，在卸載回彈時還要有些減少。這就使加凸量所形成的撓曲通常都低于折彎件的自然撓曲度。
4. 四種常用補償裝置的對比分析
1)下橫梁液壓油缸加凸補償
油缸通人壓力油后，橫梁將向上隆起，形成一組可控制的加凸曲線，現已廣泛應用于數控折彎?rùn)C(jī)上，其特點：
2)工作臺內楔塊加凸補償
在工作臺下方裝有多組楔塊，每一組楔塊的斜角都按一定要求設計。各組楔塊的上楔塊水平方向位置固定，當下楔塊同時向左移動，工作臺面就按設計要求向上隆起。現已被廣泛應用在各類型折彎?rùn)C(jī)上。
其特點：

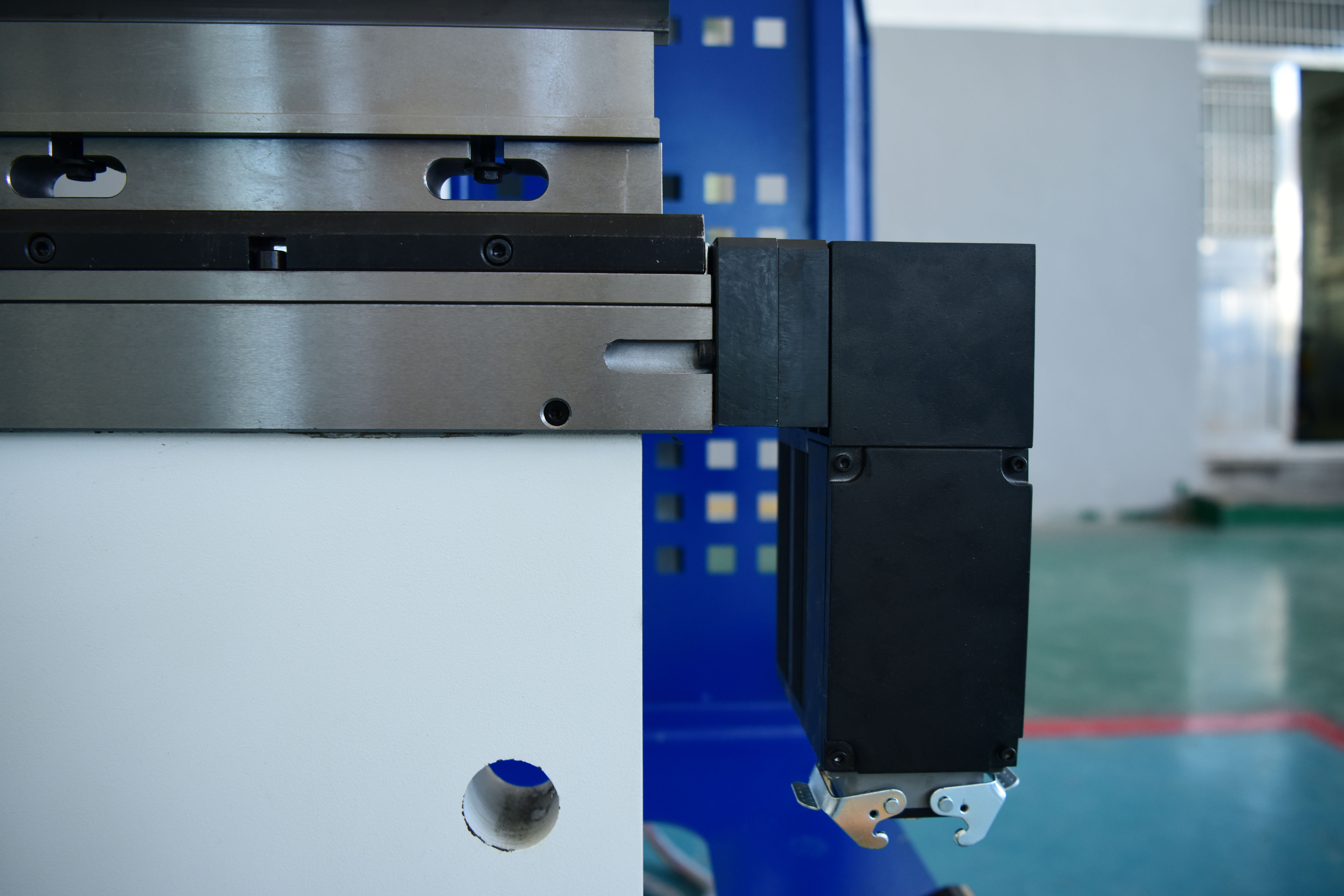

3)上模楔塊加凸補償
在滑塊與上模之間設置有多組楔塊，各組楔塊規格相同。連接板和楔塊的下楔塊固定為一體，移動上楔塊就可獲得一個向下隆起的加凸曲線，最后用壓板將它們固定在滑塊與上模之間。
其特點：
楔塊在滑塊下方均勻分布，通過對各個楔塊的調整，可以獲得最佳的加凸曲線結構簡單，造價低，但操作不方便，在中、小型普通折彎?rùn)C(jī)上得到普遍應用精確調節后，能有效提高制件折彎角度的精度，制件直線度較好。
4)滑塊液壓油缸加凸補償
在滑塊中部設置一組油缸。油缸通人壓力油后，滑塊中部向下隆起，形成可控制的局部的加凸曲線。由于結構限制，滑塊兩側不能獲得有效的加凸，該補償方式尚未得到普遍采用。
其特點為：加凸補償集中在滑塊中部，在上模全長上不能形成一個合理的加凸曲線;用液壓系統壓力控制加凸量，操作方便快捷;能適當提高制件的角度和直線度精度。
折彎?rùn)C(jī)工作時，變形補償?shù)募油沽繎?yīng)等于滑塊和工作臺的變形量，這就要求補償加凸量能在模具全長上，方便快速的進行調整。而目前應用的上模加凸補償?shù)慕Y(jié)構難以實現這一要求，這就限制了它的使用范圍。為了提高折彎?rùn)C(jī)的工作精度，充分發揮上模加凸補償?shù)膬?yōu)勢，研制新型快速調控上模加量的新結構，是未來折彎?rùn)C(jī)的發展方向之一。目前一些部門在這方面已作了有益的嘗試，并取得很好的成果。
