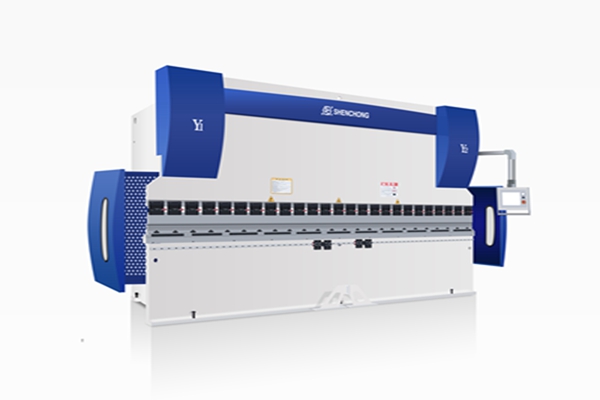

數控液壓折彎?rùn)C(jī)主要用于工件的折彎加工，由機架、滑塊、工作臺、液壓缸、液壓比例伺服系統、位置檢測系統、數控系統和電氣系統組裝而成。該折彎?rùn)C(jī)在空載速度、工作速度和回程速度工況下，始終能保持滑塊的位置同步(與工作臺平行)，并能在行程終點處實現高精度的定位。因此廣泛用于汽車、造船、集裝箱、工程機械、建筑機構、金屬結構、燈桿及電力桿等行業的構件折彎加工。
下面我們會對數控液壓折彎?rùn)C(jī)的液壓系統進行分析，對工進無壓力等故障的可能原因進行梳理，介紹充液閥工作原理和故障排查。
1、故障描述
數控液壓折彎?rùn)C(jī)運行時，滑塊在數控系統和液壓伺服系統的控制下，完成一次行程需要經過以下6個階段：快速下行、減速下行、壓料并保壓、卸壓、快速上行以及停止在上死點。本文為分析方便，將6個階段合為3個階段，即快進、工進及快速回程(快退)。
現在該折彎?rùn)C(jī)在工作中出現的故障現象是：滑塊可快速下行，但在壓料時壓力明顯不足，無法完成折彎作業。
2、液壓系統概述

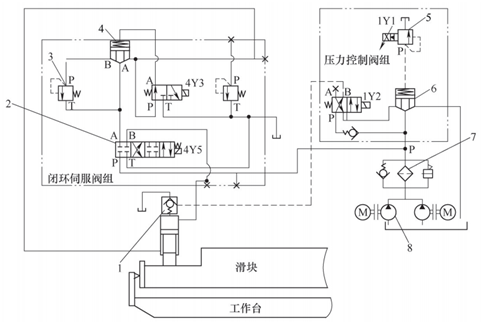

系統液壓原理：
1—充液閥 2—比例伺服閥 3—溢流閥 4—插裝閥1 5—比例溢流閥 6—插裝閥2 7—濾油裝置 8—液壓泵
(1) 滑塊快速下行(快進)
4Y5(交叉)、4Y3得電，液壓缸下腔的油液很快經插裝閥1、比例伺服閥回到油箱，同時失去支撐滑塊所需要的油壓。滑塊的自重帶動活塞快速下降，液壓缸上腔瞬間形成負壓，“吸開”充液閥，大量油液由油箱經充液閥進入液壓缸上腔，滑塊快速向下運行。
(2) 工進加壓
當滑塊下行至轉換點后，4Y3失電，插裝閥關閉，液壓缸下腔的油經溢流閥產生壓力，使滑塊不能自由下落。此時1Y1得電，使比例溢流閥建立系統壓力，1Y2得電，充液閥關閉，油液經比例伺服閥進入液壓缸上腔，迫使滑塊向下運動，完成壓料動作。
(3) 滑塊快速回程(快退)
4Y3得電，插裝閥1開啟，4Y5得電(直通)，此時油泵輸出的油經比例伺服閥、插裝閥1進入液壓缸下腔，且1Y1保持得電，比例溢流閥繼續建立壓力。同時，1Y2失電，充液閥在控制油路壓力作用下開啟，液壓缸上腔的油液經充液閥(大量)快速回到油箱，滑塊完成快速回程動作。
3、故障分析與排查
根據故障現象，分析液壓系統原理圖可知，折彎?rùn)C(jī)工進無壓力，推測故障原因如下。
故障原因：
1) 壓力控制閥組中比例溢流閥的1Y1電磁鐵未得電，此時比例溢流閥為普通溢流閥，系統不能建立起足夠的壓力。
2) 壓力控制閥組中插裝閥2的錐孔磨損或密封失效等，閥口未關閉，導致系統建壓時，油液經過該插裝閥口，直接回到油箱，系統無壓力。
3) 充液閥閥口不能正常關閉、閥芯損壞或密封失效[2]，液壓缸上腔經充液閥內腔與油箱互通，折彎?rùn)C(jī)工進時，油液從液壓缸上腔經充液閥直接回到油箱，導致壓力不足。
根據從簡到難逐一排除法，故障點排除過程如下。
故障排查：
1) 檢查壓力控制閥組中的比例溢流閥是否正常得電。折彎?rùn)C(jī)工進狀態下檢查該比例溢流閥，觸頭1Y1燈亮，且比例溢流閥正常動作，排除比例溢流閥故障。
2) 檢查壓力控制閥組的插裝閥2。拆卸插裝閥2，檢查錐孔磨損情況，并清洗閥芯后重新安裝，折彎?rùn)C(jī)工進仍壓力不足，可暫時排除插裝閥故障。
3) 檢查充液閥控制油路電磁換向閥。折彎?rùn)C(jī)工進時，該電磁換向閥處于關閉狀態，指令充液閥關閉，電磁換向閥無異常。
4) 檢查充液閥。拆卸充液閥，發現充液閥閥端部鎖緊螺栓松動脫落，先導閥芯損壞，導致先導閥口處于常開狀態，充液閥無法緊閉，至此發現故障原因。
