鈑金自動化中電梯生產線技術開發有以下幾個方面：
1．板材料庫及上料裝置
該設備的功能將板料輸送到定位平臺上對中校正，并由輸送線將板料送入沖切機。堆料小車共4套，在垂直于線體方向上由電機驅動進出上料系統框架。設置雙料分離機構及智能雙料檢測裝置，防止料片重張損壞設備模具，吸盤架采用真空吸盤吸取板料，吸盤按兩兩分組，每組吸盤可單獨關閉，便于不同長度板料的生產。設置長寬尺寸檢測，確保沖切程序和材料的一致性，避免報廢。
2．自動沖壓模塊
將上料機定位完成后的料，由皮帶機輸送到?jīng)_切機完成產品的沖孔、壓形。主要由C形模架、四柱壓力機、廢料收集裝置、過渡平臺、底座等部分組成。在長度和寬度方向上，模架可伺服調整。模具的動作根據產品型號自動選擇，不需要人工手動調整或者打開、關閉閥門，防止人工操作出現錯誤。
3．自動折彎系統
自動折彎系統包括長邊折彎和短邊折彎。長邊折彎單元主線體由頂升皮帶、牛眼輸送平臺構成，含有兩臺折彎機，每臺折彎機負責各自單邊。定位機構和夾緊機構由伺服電機、滑軌、夾緊氣缸、推緊氣缸等共同構成，用于折彎過程中門板的定位。隨動托料裝置由伺服控制，跟隨折彎門板。短邊折彎單元的板料輸送采用夾持式伺服輸送系統完成，伺服定位機構由電缸構成，此機構固定在隨動機構上，在折彎過程中，伺服定位機構隨著隨動機構移動，始終保持工件被定位。寬度定位機構用于保持工件與折彎模具的相對位置。
4．四角無鉚連接模塊
四角無鉚連接模塊由鉚壓設備、伺服系統和輸送設備等組成。采用四個無芯鉚壓機構，鉚壓機構由鉚壓槍及氣缸共同構成，鉚壓機構固定在伺服系統上。伺服系統1功能：調整兩鉚壓槍間距及門板寬度定位作用。伺服系統2功能：調整后端鉚壓機構的位置，以滿足不同長度工件的生產。
5．自動拉鉚螺母裝置
拉鉚螺母通過振動盤理料，再通過定位機構定位，以便拉鉚槍取料，拉鉚槍安裝在伺服移動機構上。由視覺系統精確測定拉鉚孔的相對位置，并由伺服移動機構帶動拉鉚槍移動至拉鉚孔上方，使螺母順利進入拉鉚孔。拉鉚螺母安裝的質量由另一套視覺系統監控，確保產品的合格率。
6．機器人碼垛系統
該機用于產品的機器人下料，由6軸機器人、工裝車、托料平臺、底座等組成。

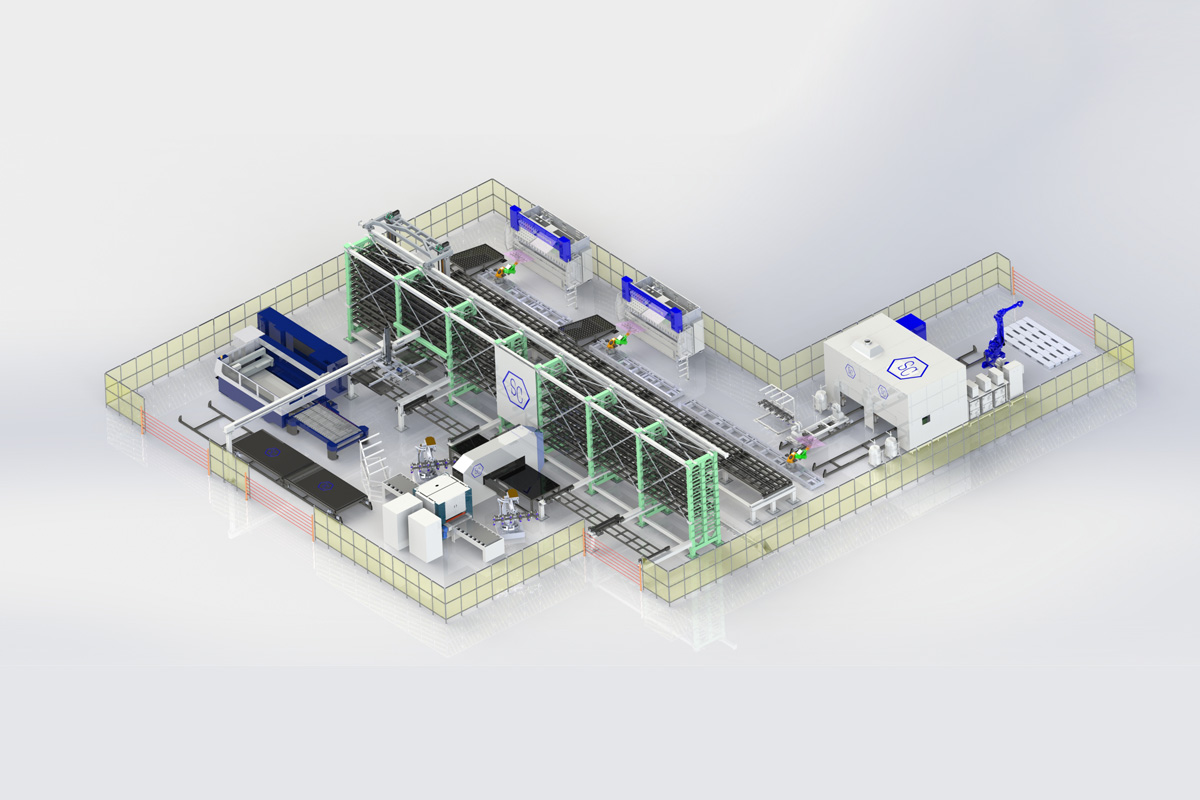

鈑金沖、折通用生產線主要配置包含數控轉塔沖床、板材料庫系統、自動上下料裝置、輸送裝置、數控折彎機和機器人折彎系統等。它的功能是實現原材料料庫管理，具備多種出入庫方式(根據生產線需求選擇：單入單出、整入單出、整入整出)、材料庫存管理、自動最優層棧選擇等。通過吸盤式上料裝置，吸起單張材料對其進行單張分離之后搬送到數控沖床工作臺上并實施定位。單張檢測裝置對上料裝置吸取的材料厚度進行直接測量，確認吸取的板材是否是單張。數控沖床加工完畢后，夾鉗抓取加工完了的工件自動搬送到移動毛刷工作臺，上下料裝置獨立設備，使設備停機時間降到最低，提高生產效率。
豐富多彩的運行模式(沖床全自動運行—單向/同側上下料、半自動運行、沖折聯機全自動運行)，沖、折連接生產時沖孔完了的板材通過輸送裝置送至折彎區域，由機器人完成自動折彎及碼垛。鑒于沖孔、折彎的節拍存在差異，沖孔完了的板料亦可儲存至料庫，待折彎空閑時再行生產?？刂葡到y(tǒng)具備加工計劃編輯功能，編輯生產任務可實現無人化生產。電梯零部件中的托架組件、上/下梁組件以及轎底平臺等均可使用該自動化生產技術。
