鈑金折彎是大多數零部件成形的一道關鍵工序，折彎質量的好壞直接影響產品的最終形狀與性能。
影響鈑金折彎精度的因素有多種，如配件展開尺寸的準確性、模具選用及折彎順序的合理性等，因此對鈑金折彎精度的研究必須從這些因素逐一分析。

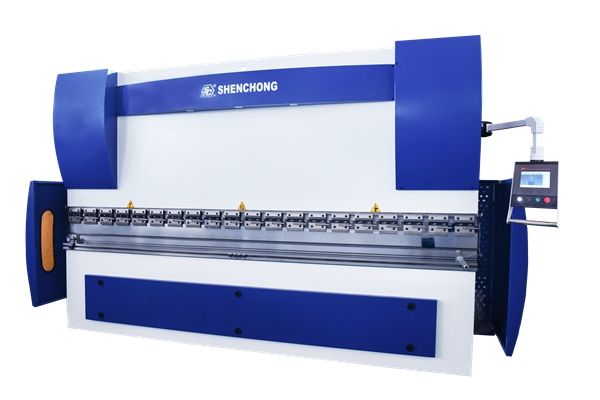

高精度數控折彎機
1、鈑金展開尺寸計算
(1)工件折彎半徑設計
材料折彎時，其圓角區外層受到拉伸，內層受到壓縮。當材料厚度一定時，折彎內圓角越小，材料的拉伸和壓縮比就越大,當外層圓角的拉伸應力超過材料的極限強度時，就會產生裂紋或折斷，因此，折彎件的結構設計應避免過小地折彎圓角半徑。
折彎件的最小折彎圓角半徑與材料的力學性能、表面質量、硬化程度及纖維方向等因素有關。最小折彎圓角半徑只有在產品設計需要時才采用，一般情況下采用折彎內圓角等于或略小于板料厚度。
(2)折彎系數計算
產品要保證準確?的?折彎尺寸，確定板料的展開長度是首要因素。由于折彎時板料外層受到拉伸變長，內層受到壓縮變短，只有中性層的長度不變，在理論上中性層的長度就等于料長。而實際上同樣厚度的板料，由于材質和硬度的不同，在折彎時硬度大的材料拉伸變形較小，中性層就靠外;硬度小的材料拉伸變形大，中性層就靠內，所以在計算展開料長時就需要折彎系數來補正。
除了板料材質以外，板料的厚度、折彎的角度以及模具形狀等都對折彎系數有影響。由于受到上述多種因素的影響，折彎系數的計算比較困難。
2、折彎件孔邊距離
預先加工好孔的毛坯料，在折彎時如果孔位于折彎變形區內，那么孔的形狀在折彎后會拉伸變形，同時也會影響折彎后配件尺寸。為了避免孔位分布在折彎變形區內，一般應保證孔邊距離b(折彎后外邊至孔邊的最近距離)≥3倍板厚。對于平行于折彎線的橢圓形孔，為保證折彎精度和防止孔位變形，孔邊距離一般應≥4倍板厚。
如果孔位必須分布在變形區內，則為了保證精度，一般采用先加工小孔，待折彎后再擴孔的方法達到要求，也可在折彎位置沖工藝孔或缺口來轉移變形區。
3、折彎件直邊高度
對于90°折彎，為便于成形，工件直角邊高度h不能<2倍板厚t。如果設計需要折彎件的直邊高度h<2t，則首先要加大彎邊高度，待折彎成形后再加工到所需要的尺寸;或者在折彎變形區內加工淺槽后再折彎。
對折彎側邊帶有斜角的折彎件，即折彎變形區域在斜線上時，由于斜線末端直線高度低，折彎后工件會發生變形，因此折彎側邊的最小高度應滿足h>2t，否則應增加折彎件直邊高度或改變零件結構。
4、折彎件的折彎方向
確定折彎方向時，應盡量使毛坯的沖裁斷裂帶處于折彎件的內側，避免斷裂帶內的微裂紋在外側拉應力的作用下擴展成裂口。如果受零件結構限制，必須正反面兩個方向折彎時，則應盡量加大折彎半徑或采用其他工藝措施。
5、折彎件的回彈
折彎件的回彈是指板料的塑性變形使折彎件離開模具后，發生形狀與尺寸改變的現象。回彈的程度通常用折彎后工件的實際折彎角與模具折彎角的差值即回彈角的大小來表示。
影響回彈的因素包括材料的力學性能、相對折彎半徑、 工件形狀、模具間隙以及折彎時的壓力等。由于影響回彈的因素較多，理論分析計算復雜，一般來講，折彎件的內圓角半徑與板厚之比越大，回彈就越大。折彎件的回彈，目前主要是通過模具生產廠家設計模具時，采取一定的措施來減小回彈，比如下模預留回彈角，采用88°或86°的V形角度等，或折彎時增矯正正壓力來解決。
影響回彈的因素分析如下：
1)與材料性質有關。
2)在模具相同和材料相同條件下，薄板回彈量>厚板回彈量。
3)相同材質折彎內圓弧半徑R較大者，回彈量大。
4)折彎壓力越大，回彈量越小。
6、鈑金折彎模具上模的選擇
(1)上模類型的選擇
選用何種上模是由工件的形狀決定的，因為折彎過程模具與工件之間不得干涉，例如在U形折彎時，應根據三邊尺寸比例選擇合適的上模。通常情況如果底邊尺寸大于或等于另外兩條直角邊，可選框用上模;若底邊小于其他兩邊，應選用鵝頸上模。
(2)上模圓角半徑R的選擇
工件的外圓角半徑主要由下模的V形槽寬度決定，而上模的圓角半徑R也有一定的影響。上模的圓角半徑R一般取與板厚相同或略小一些，在折硬鋁等塑性較差的零件時，為防止斷裂或產生裂紋，應選擇圓角半徑和V形槽尺寸較大的上下模，同時在配件折彎線兩端設計止裂槽。
(3)上模尖端角度的選擇
除了90°上模外，在折回彈量大的不銹鋼板、鋁板或中厚板時，按照材料回彈的大小可選擇86°、88°上模，同時應選擇相同角度的下模與其相配。
7、鈑金折彎模具下模的選擇
(1)下模V形槽寬度的選擇
V形槽寬度的選擇主要是根據板厚，V形槽寬度越大，所需折彎壓力越小，一般情況下，較薄板料常取V=6t，其中V為下模V形槽寬度;t為板厚。
(2)下模形狀的選擇
下模一般分為單槽下模和雙槽下模。單槽下模使用靈活方便，雙槽下模穩定性較好，應根據實際情況來決定使用的下模。另外還有一些特殊形狀的下模，例如段差模、壓邊拍平模以及折圓弧的彈性橡膠下模等。
(3)下模的V形槽角度
V形槽按照角度分為直角下模和銳角下模，銳角下模常用的角度是30°和45°，直角下模常用的角度有88°和90°，標準下模角度為88°，其選擇是根據材料的性質以及回彈量來確定的。當材料抗拉強度較大以及回彈量較大時，例如不銹鋼或者較薄的板料，應選用88°下模;普通低碳鋼和銅等較軟的材料可選用90°下模。
8、關于偏載折彎
在可行的情況下，工件應盡可能在機器中軸線對稱放置進行折彎，這樣操作比工件偏置折彎精度更高，而且可以避免由于偏載對機器的不利影響，如果確需偏置折彎，建議折彎噸位不超過總噸位的30%。
無錫神沖高精度數控折彎機主要用在對鈑金折彎精度要求高的行業。隨著科技不斷地發展，信息瞬息萬變，人工智能、機器人越來越多地被用于生產活動中，神?沖?研發人員緊隨時代步伐，加緊研發出更智能、更先進，以市場需求為導向、客戶為中心，使之不斷成長，產品越來越智能。
