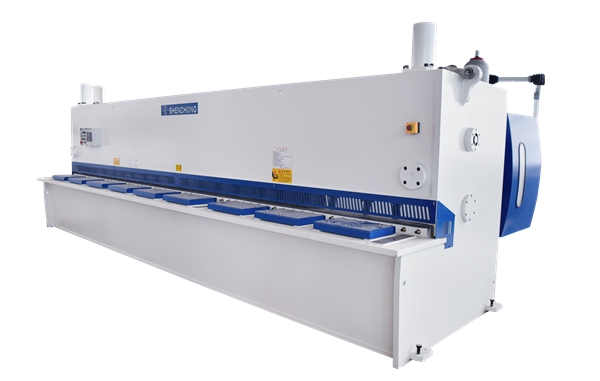

液壓擺式剪板機主要由機架、刀架、油缸、壓料腳、對線裝置、間隙調整裝置、液壓系統及電氣系統等部分組成。
液壓剪板機在對板料進行剪切時，液壓系統壓力設定值與刃口間隙值直接影響切口質量。液壓系統是由插裝結構的集成式塊閥、電機、油泵及其管路等組成，液壓方向控制閥、壓力控制閥、流量控制閥已經無法滿足此系統的參數要求，所以采用插裝閥結構液壓系統。
插裝閥液壓系統是將若干個插裝元件進行不同組合，并配以相應的先導控制級組成方向控制、壓力控制、流量控制和復合控制等控制閥，此結構控制閥具有流通能力大、控制自動化等顯著優勢，因此成為高壓大流量領域的主導控制產品。
因此，在處理插裝閥結構的液壓系統故障時，需要清楚地了解系統中各個元件的作用，必要時可以將其等效簡化為普通液壓閥，以便更直觀地分析出各插裝回路在整個液壓系統中的作用，從而快速準確地將系統故障找出，及時將其排除。
數控剪板機各模塊的設計：
(1)輸入輸出模塊。隨著我國電子商品的快速發展，各個模塊的集成化程度越來越高。選擇集成化的元器件有利于提升整體設計的集成度，便于單獨模塊的后期迭代和升級。因此本方案在輸入輸出模塊的選擇充分考慮了這些因素，選擇了集成化的輸入輸出模塊，該模塊中既具有了輸入輸出電路，同時還有輸入輸出鎖存電路，大大提升了人機交互的效率。
(2)顯示模塊?？紤]到工業生產時不需要過高分辨率的顯示屏幕，因此本設計在選擇屏幕時，一方面選擇的屏幕可以提供較好的顯示效果;另一方面也大大降低了硬件成本。顯示屏同時還具有觸控功能，通過觸控功能可以實現可視化的編程、控制，將控制程序利用屏幕圖像化顯示出來，加強了人機交互，只是一定程度上增加了人機交互界的前期開發工作量，但是提升了產品使用效率和便捷性。同時，系統的運行狀態也可以通過屏幕直觀地實時顯示出來。
(3)伺服電機控制模塊。伺服電機的運行為整個系統提供了動力保障，其準確度直接關系到剪板機剪切質量。利用ARM產生PWM控制波形信號，可以實現伺服電機運轉的準確控制。選擇的ARM芯片產生的PWM控制波形的分辨率可以達到10bit，利用高精度的PWM波形可以讓伺服電機運行的更加精細、準確。采用的是三環串級伺服位置控制系統，該系統可以將反饋回來的波形送到控制系統中，ARM控制系統將反饋回來的波形與產生的模塊進行比較，利用差值對伺服電機控制波形進一步修正，提高了伺服電機控制的準確度以及剪切定位準確度。整個系統確保了剪切尺寸的精度，提升了整個系統運營的可靠性。
